La palanca consiste en una barra rígida con un
punto de apoyo
(también llamado
fulcro)
en la que se aplica una fuerza, llamada
potencia (P),
con la que se trata de vencer otra fuerza, llamada
resistencia (R).
La distancia entre el punto de aplicación de la potencia y el punto de
apoyo recibe el nombre
de brazo de
potencia (bP),
y la distancia entre el punto de apoyo y la resistencia,
brazo de
resistencia (bR).
Según esté situado
el punto de apoyo y dónde apliquemos la potencia para vencer la
resistencia podemos construir tres tipos de palancas:
Palanca de 1er género.
Punto de apoyo entre la potencia y la resistencia
Palanca de 20 género.
Resistencia entre el punto de apoyo y la potencia

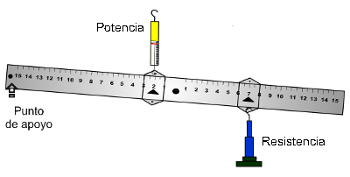

Palanca de 3er género.
Potencia entre el punto de apoyo y la resistencia.
Se muestra aquí una pequeña investigación con la que se
puede llegar al enunciado de la ley de la palanca. |
