Principio Fundamental de la Hidrostática

Inicio



Montaje experimental



El montaje experimental consiste en un tubo de plástico rígido de unos 70 cm. de longitud tapado en uno de sus extremos que se llena (no totalmente) con agua. (Vista 1). Un tubo de plástico flexible de 1 m. de largo, aproximadamente, se conecta a una de las ramas de un manómetro digital, introduciéndose el otro extremo en el líquido a distintas profundidades. De esta manera actuará de sonda para medir la presión. Para facilitar la lectura de la profundidad se pega en el tubo con cinta adhesiva una cinta métrica, haciendo coincidir el cero de la misma con la parte superior del tubo.

Hay que tener la precaución de conectar primero el tubo que hará de sonda a la rama del manómetro e introducirlo, después, en el líquido. De esta forma se evitará que el agua ascienda en su interior. De todas maneras es inevitable que el agua, al ejercer presión sobre el aire contenido en el tubo, lo comprima ascendiendo unos centímetros.

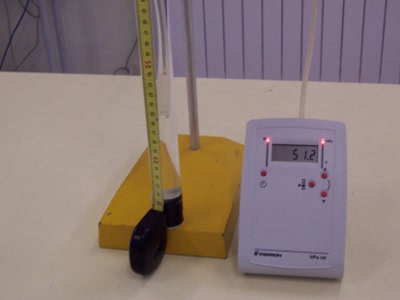

Manómetro conectado. Señala una presión de 51,2 hPa



Vista 1
