Para poder efectuar los cálculos debemos
tener los datos siguientes:
| mb = Masa del cuerpo
colocado sobre la balanza |
| ms = Masa suspendida de la
cuerda |
| a =
Ángulo que forma la cuerda con la horizontal |
Las masas del cuerpo situado sobre la
balanza y de las pesas colgadas de la cuerda se determinan con la balanza.
Para medir el ángulo formado por la cuerda con la horizontal puede usarse
un transportador de ángulos (ver figura de la derecha). La bola
colgada de la cuerda se usa para señalar la dirección vertu¡cal que nos
servirá para colocar el transportador de forma correcta para efectuar la
medida. |

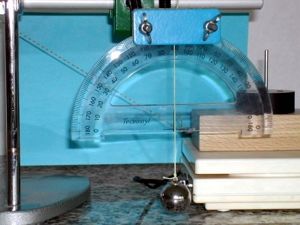

Detalle del dispos¡tivo para medir el ángulo |
|
Para calcular el valor de la normal en
gramos, dividimos la expresión obtenida (ver Realización) por el valor de
g, quedándonos:
Si sustituimos el valor de las masas en
gramos, obtendríamos la lectura (teórica) de la balanza en esas mismas
unidades.
En la tabla siguiente se recogen algunos
datos de uno de los experimentos realizados, al valor de la normal (N)
calculado usando la expresión anterior, la indicación real de la balanza y
el error relativo cometido:
|
mb (g) |
ms (g) |
a (grad) |
N (g) |
Balanza (g) |
E rel (%) |
|
354,4 |
106,1 |
50 |
273,1 |
273,6 |
0,2 |
|
354,4 |
106,1 |
28 |
304,6 |
304,5 |
0,03 |
|
354,4 |
106,1 |
15 |
326,9 |
332,1 |
1,6 |
|
454,9 |
106,1 |
30 |
401,9 |
407,4 |
1,4 |
|
 |
