Máquinas simples. La palanca

Inicio







Realización

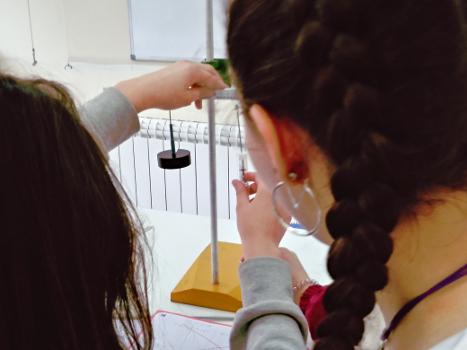

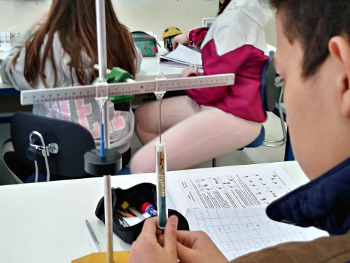

Construiremos una palanca de primer grado situando el punto de apoyo (agujero central) en el centro de una regla graduada provista de dos correderas (muy corriente en los laboratorios escolares) en las cuales se puede enganchar el dinamómetro y colgar las pesas (ver figura).

Se han utilizado dinamómetros de 1 N, 3 N y 5 N.

Palanca de 1er género. Punto de apoyo entre la potencia y la resistencia.

La configuración empleada en el estudio ha sido la siguiente:

Portapesas, con una pesa de 200,0 g, situada a 6,0 cm del punto de apoyo.

A continuación se solicita que se sitúe la potencia a distintas distancias:

4,0; 6,0; 10,0; 12,0 y 15,0 cm.

La fuerza con la que es necesario tirar para equilibrar la palanca se determina con un dinamómetro (procurar utilizar el adecuado para cada caso).

Los datos recogidos se ordenan en una tabla y en las dos últimas columnas de la misma (ver figura más abajo) se invita a hacer los productos resistencia x brazo de resistencia y potencia x brazo de potencia. Existe una hoja de cálculo programada que permite realizar los cálculos con rapidez.

Los datos obtenidos por uno de los equipos se muestran a continuación:
